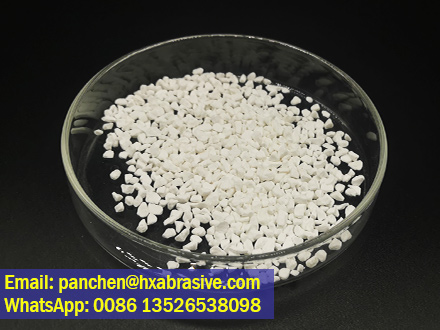

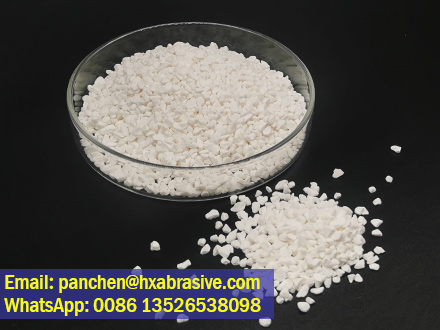

Цирконий закаленный оксид алюминия (ZTA) фракция
Фракции циркониевого закаленного оксида алюминия (ZTA) представляют собой композитные керамические частицы, изготовленные из оксида алюминия (Al₂O₃) в качестве матрицы с определенным количеством оксида циркония (ZrO₂), добавленного в качестве упрочняющей фазы. Сам оксид алюминия обладает такими преимуществами, как высокая твердость, высокая прочность, высокая термостойкость и хорошая химическая стабильность, но его прочность относительно низкая, и он склонен к хрупкому разрушению.
Цирконий обладает уникальным механизмом упрочнения фазовым переходом. Добавление его в матрицу оксида алюминия может значительно повысить прочность и надежность материала и преодолеть недостаток хрупкости оксида алюминия.
Характеристики фракции закаленного оксида алюминия (ZTA):
- Введение оксида циркония в кристаллическую фазу оксида алюминия и заполнение кристаллами оксида циркония границ зерен оксида алюминия посредством напряжения способствует уменьшению образования трещин и значительному повышению прочности оксида алюминия.
- Высокая твердость, твердость по Роквеллу 88-90HRA, микротвердость по Виккерсу HV 1200-1400
- Высокая насыпная плотность. Объемная плотность ZTA не менее 4,15 г/см3, а ATZ не менее 5,4 г/см3.
- Отличная износостойкость, особенно износостойкость при высоких температурах.
- Низкая пористость, высокая плотность и устойчивость к разрушению.
- Размер кристалла небольшой, около 1-5 мкм.
Химический состав:
| Элемент | Стандартное значение | Типичное значение |
| (Zr+Hf)O2 | 19-21% | 19.03% |
| Al2O3 | 78-80% | 79,87% |
| Y2O3 | 0,5-1,5% | 1,06% |
Физический индекс:
| Цвет | Белый |
| Насыпная плотность (г/см3) | ≥4.15 |
| Кажущаяся пористость（%) | 0 |
| Размер кристалла (мкм) | <5 |
| Твёрдость по Виккерсу HV10 | ≥1400 |
| Прочность на изгиб в холодном состоянии (МПа) | 450 |
| Прочность на сжатие в холодном состоянии (МПа) | 2500 |
| Вязкость разрушения KIC(МПа/м2) | ≥5,5 |
| Максимальная рабочая температура (℃) | 1700℃ |
| Теплопроводность | 9,0 x 10 -6 (20-400℃) |

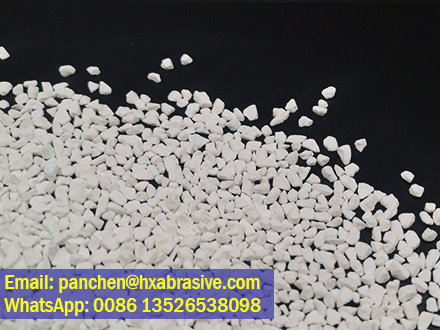

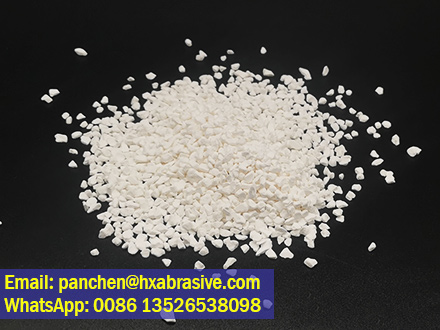

Размер фракции частиц ZTA: 1-2 мм, 1,2-2,5 мм, 2-3 мм, 2,5-4 мм, 4-6 мм и т. д.
Применение циркониевого закаленного оксида алюминия:
- Мелющие тела: Благодаря высокой твердости, высокой прочности и хорошей износостойкости, ZTA широко используются в качестве мелющих тел в различных процессах шлифования и полирования. Например, в процессе шлифования при производстве электронных материалов, керамики, покрытий и других отраслей промышленности. Кроме того, мелющие шары ZTA могут эффективно измельчать материалы, одновременно снижая загрязнение материалов.
- Режущие инструменты: Режущие инструменты из циркониевого закаленного оксида алюминия обладают хорошей режущей способностью и сроком службы. В металлообработке, деревообработке и других областях инструменты ZTA могут достигать высокоточной резки и могут выдерживать высокое давление резания и износ.

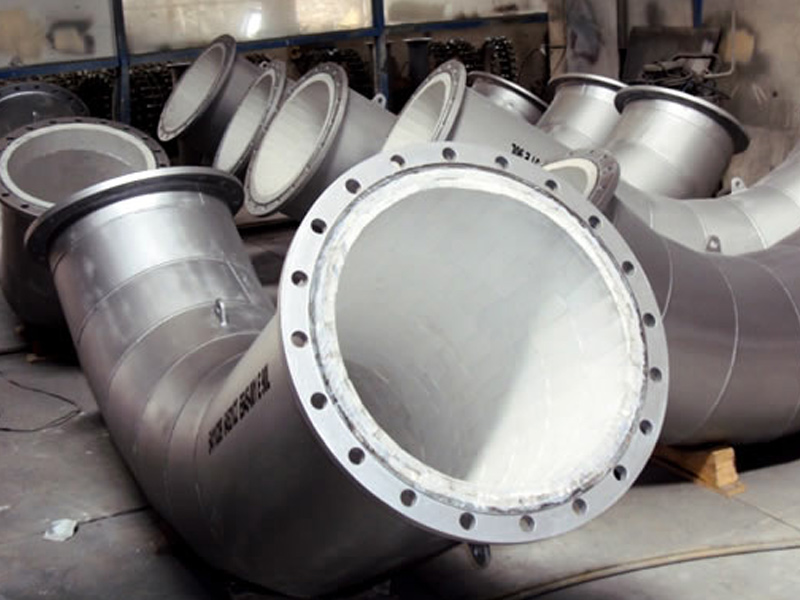

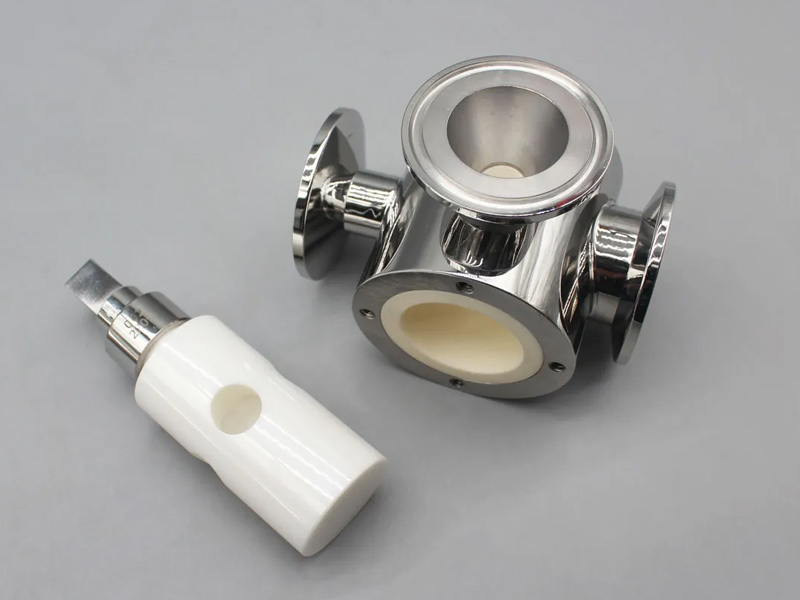

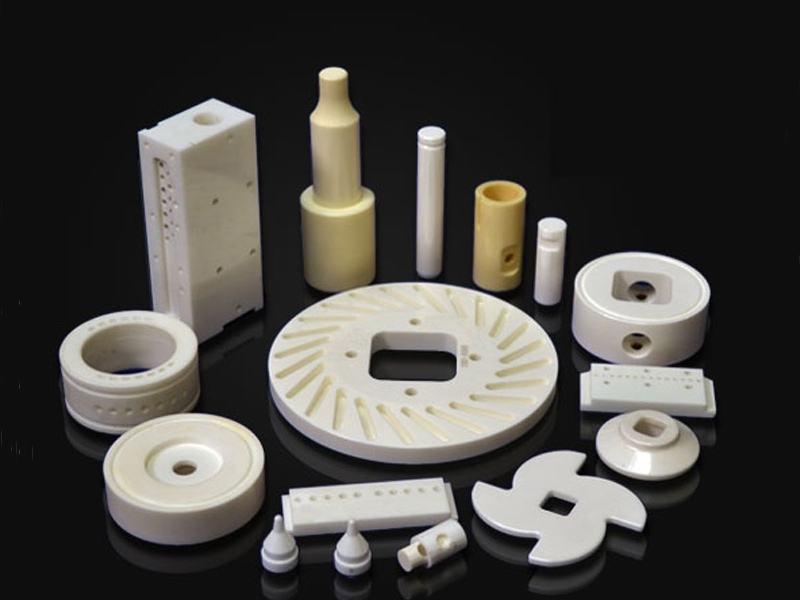

- Износостойкие детали: В области машиностроения ZTA может использоваться для изготовления различных износостойких деталей, таких как рабочие колеса насосов, уплотнения клапанов, подшипники и т. д. Эти детали должны выдерживать трение и износ во время работы. Более того, отличные характеристики ZTA могут обеспечить долгосрочную стабильную работу деталей.
- Биомедицинская область: материалы ZTA обладают хорошей биосовместимостью и могут использоваться для производства биомедицинских изделий, таких как искусственные суставы и зубные имплантаты. Его высокая прочность и жесткость могут соответствовать механическим требованиям в физиологической среде человеческого тела и предоставлять пациентам надежные варианты лечения.
Отзывы
Отзывов пока нет.
